钢板的作用是控制梭箱变换的规律，使梭座按照织物的纬纱配色循环变换梭箱的位置。在单侧多梭箱中，每块钢板控制2根纬纱，因此要求每种纬纱连续引纬数必须是偶数，根据纬纱的配色循环而编制钢板，连接成梭箱链，棱箱链挂在八角花筒上，八角花筒通过中心轴上的偏心盘和连杆传动，因此，中心轴间转一次，主轴回转两次，八角花筒翻过一块钢板。
1．钢板结构[钢板控制梭箱的位置)

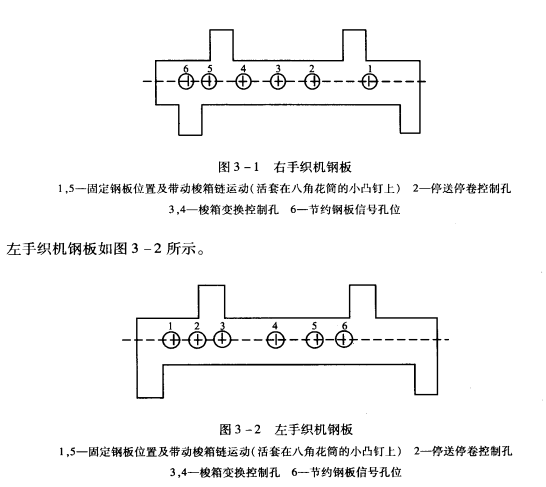

右手织机钢板如图3—1所示。
